根轨迹分析 - II & 奈奎斯特图
Root Locus Analysis - II & Nyquist Plot

根轨迹分析 (续)
Section titled “根轨迹分析 (续)”开头接着 Lec.1 的根轨迹,课上来了个随堂练习。

如果一个系统有
对于例子中的情况:
所以
对应的三条渐近线方向为
根轨迹的手算流程还是那几个:
- 画出开环极点和零点
- 判断实轴上哪些区间属于根轨迹
- 计算渐近线数量、角度和交点
- 判断有没有分离点
- 必要时用角度条件和幅值条件算特殊点
到这里其实已经很像画玄学符了,但是每一笔都能从特征方程里推回来。
随堂例题:四极点一零点系统的根轨迹
课上练习的系统可以写成
因此有四个极点和一个零点:
三条渐近线的交点为
渐近线方向为
分离点可以通过
有效分离点约为

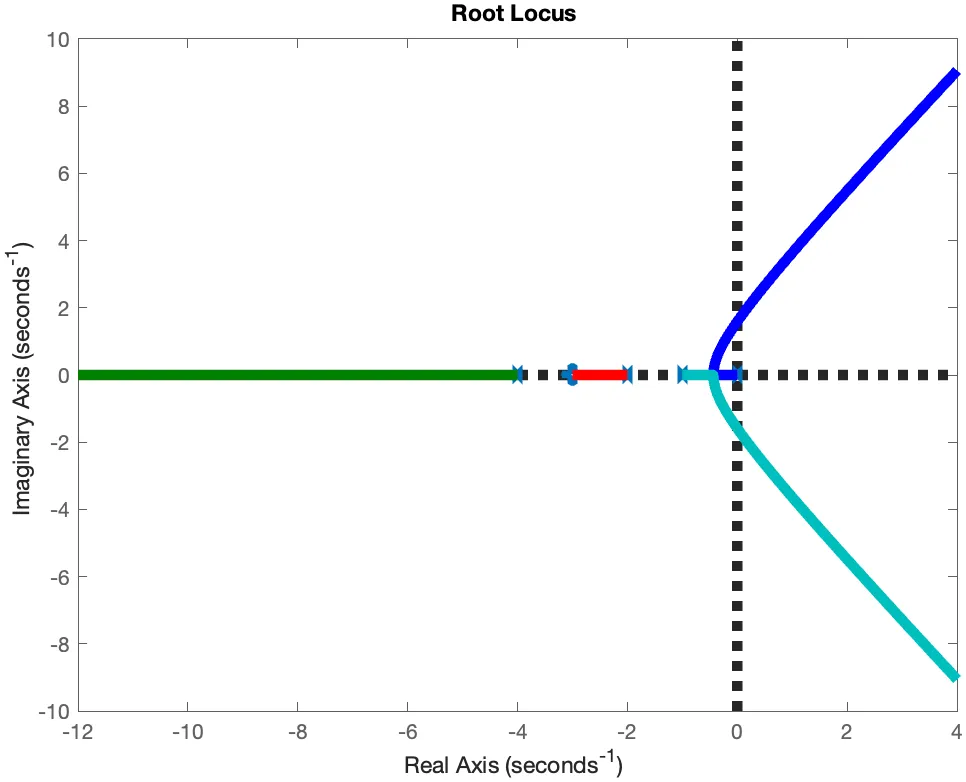

最终根轨迹大概如下:

频率响应 (Frequency Response)

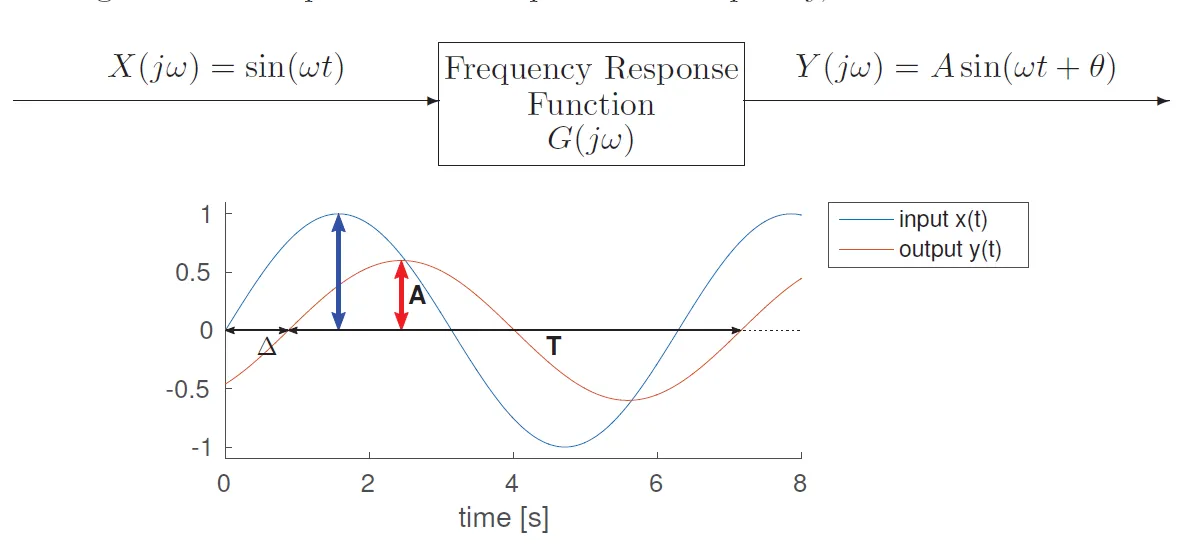

Section titled “频率响应 (Frequency Response)”频率响应 (Frequency Response) 指的是系统对正弦输入的稳态响应。对于线性时不变系统 (LTI System),输入一个正弦信号,输出仍然是同频率的正弦信号,只是幅值和相位发生变化。
也就是输入
输出可以写成
其中

频率响应分析的意义在于:它可以给出系统对不同频率输入的表现,与稳定性、鲁棒性、带宽都直接相关。

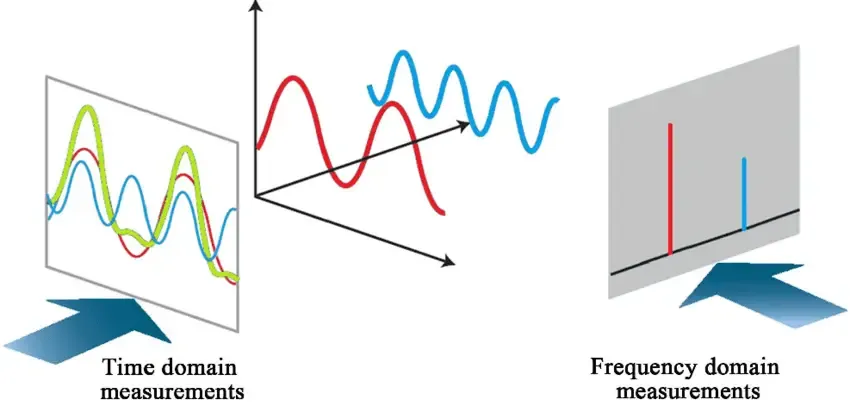

时间域和频率域看的东西不同:
- 时间域关注单位阶跃响应、超调、调节时间、稳态误差
- 频率域关注增益、相位、带宽、增益裕度和相位裕度
课堂图里接着用标准二阶系统说明频率响应。闭环传递函数写成:
其中
令
这里
是归一化输入频率 (normalised driving signal frequency)。因此幅值和相位可以写成:
这里
对于二阶系统,频域里还会出现 共振峰 (Resonant Peak) 和 共振频率 (Resonant Frequency)。当阻尼比较小时,系统会在某个频率附近把输入放大得更明显。
最大幅值就是共振峰,它出现在共振频率
对应方程为:
所以
共振峰为:
共振频率处的相位为:
注意这里的
这也是为什么频域分析能看稳定性:如果某个频率附近系统增益很大、相位又接近危险区域,反馈一接上就可能开始发癫。
频域中的几个概念
Section titled “频域中的几个概念”频域里后面会反复出现两个概念:
- 增益裕度 (Gain Margin):系统增益还可以增加多少,才会到达不稳定边界
- 相位裕度 (Phase Margin):系统还可以额外增加多少相位滞后,才会到达不稳定边界

这两个裕度会在后面的 Bode 图和 Nyquist 判据里反复出现。现在先记住一句话:稳定裕度是在问系统离
奈奎斯特图 (Nyquist Plot)
Section titled “奈奎斯特图 (Nyquist Plot)”奈奎斯特图 (Nyquist Plot),也叫极坐标轨迹 (Polar Locus),画的是频率响应
当
把这些点连起来,就得到了 Nyquist 图。
手画极坐标轨迹时,PPT 给的步骤大致是:
- 判断
时的幅值和相位 - 判断
时的幅值和相位 - 找 lead / lag 项的 corner frequency
- 在关键频率处计算幅值和相位
- 特别关注轨迹是否穿过负实轴,以及离
有多远
这东西如果完全手画会很抽象,所以 PPT 后面直接给了一堆基本模块的图。
基本环节的 Nyquist 图
Section titled “基本环节的 Nyquist 图”单积分环节
代入
所以轨迹在负虚轴上,从无穷远向原点靠近。

双积分环节:
轨迹在负实轴上。

三积分和四积分则会继续每多一个积分项就多


Lag 与 Lead 环节
Section titled “Lag 与 Lead 环节”一阶滞后环节 (Single Lag) 通常形如
它的 Nyquist 轨迹会从实轴上的

两个 lag 串联时,轨迹会更弯,相位滞后也更大。

一阶超前环节 (Single Lead) 则会提供正相位,轨迹方向与 lag 的直觉相反:

MATLAB 绘图
Section titled “MATLAB 绘图”和根轨迹一样,Nyquist 图手画主要是为了理解。真要画图,MATLAB 里通常直接:
sys = tf(num, den);nyquist(sys);根轨迹告一段落,频域开始。频率响应
的幅值给增益、相位给相移;Nyquist 图是这条轨迹在复平面上的样子。后面稳定性全围着 转。
